Tout sur le verre > Encoches

Les dimensions et emplacements possibles des encoches se déterminent en appliquant les règles ci-dessous:

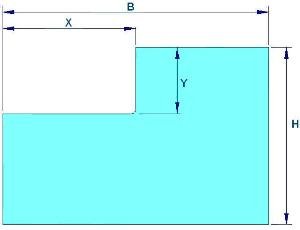

Encoches d’angles

La largeur X de l’encoche ne dépassera pas
1/3 de la largeur B du vitrage.
X ≤ B ÷ 3

La hauteur Y de l’encoche ne dépassera pas
1/3 de la hauteur H du vitrage
Y ≤ H ÷ 3

L’encoche ne dépassera pas une largeur ou une hauteur
de 200 mm.
X ≤ 200 mm et Y ≤ 200 mm


Pour connaître les cotes minimales des encoches standard par rapport aux angles des vitrages, consultez-nous.

3 Cas spéciaux :

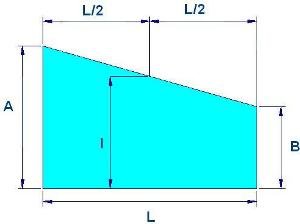

1  Les volumes trapézoïdaux

La largeur « moyenne » l = (A + B) ÷ 2
le rapport L ÷ l ne doit pas dépasser 8
L/l ≤ 8

et

B doit être au moins égal à 250 mm
B ≥ 250 mm




Pour les volumes à angle aigu (< 90°), appliquez les mêmes règles que pour les vitrages trapézoïdaux.

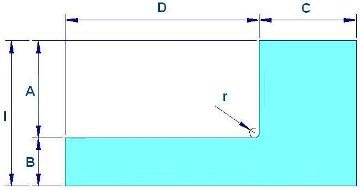

2 Les volumes décrochés
C est au moins égal à A
 C ≥ A
Le rapport D ÷ B ne dépasse pas 8                D/B ≤ 8
Le rayon r est de 12 mm minimum
r ≥ 12 mm
B est au moins égal à 100 mm
B ≥ 100 mm

De plus : en 6 mm B ≥ 2/3 l
                en 8 mm B ≥ 1/2 l
                en 10 mm B ≥ 1/3 l

3 Les volumes avec trous de parole et/ou passe-billets
Les règles suivantes sont à respecter :
Ø ≥ 60 mm
A ≥ Ø
B ≥ 1/2 Ø
C ≥ 2P
D/2 + C ≥ 1,2 Ø
r ≥ 11 mm


De plus
en 6 mm : P + Ø ≤ 1/4 H
en 8 à 12 mm : P + Ø ≤ 1/3 H

Tous les façonnages, trous et encoches doivent être réalisés avant la trempe.
La mise en œuvre des Séristal doit être conforme aux normes, au DTU et à la législation en vigueur.
