Tout sur le verre > Trous

Les dimensions et  emplacements possibles des trous se déterminent  en appliquant les règles  ci-dessous:

Les diamètres Ø des trous

Le diamètre Ø d'un trou doit être au moins égal à l'épaisseur e  du verre:  Ø ≥e

De plus, par rapport à la largeur l du volume, le diamètre Ø (ou le cumul des diamètres Ø) doit être au plus égal à :
-1/4 de l pour un volume d'épaisseur 6 mm:
Ø ≤ 1/4 l
-1/3 de l pour  un volume d'épaisseur 8, 10 mm et 12 mm: Ø ≤ 1/3 l

Les positions des trous

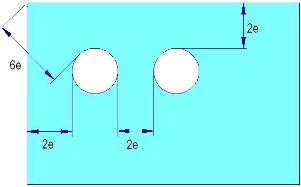

- Ø ≤ 40 mm

Si le diamètre Ø du trou est plus petit ou égal à 40 mm:
Vous devez respecter les distances minimales indiquées sur le croquis où e est l'épaisseur du verre.

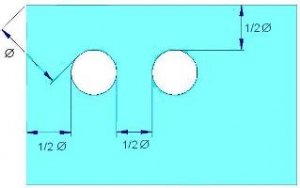

- Ø ≥ 40 mm

Si le diamètre Ø du trou est plus grand ou égal à 40 mm:
Vous devez respectez les distances minimales indiquées sur le croquis



Les trous débouchés
Si on ne respecte pas les distances minimales indiquées sur les 2 croquis précédents, il devient  nécessaire de relier le trou au bord du verre par un trait de scie.

Les trous reliés au bord par un trait de scie s'appellent trous débouchés, la distance d du bord inférieur du trou au bord du vitrage doit être au moins égale à 5mm, et au plus égale au double de l'épaisseur du verre , c'est à dire à 2 e :
          5 mm ≤ d ≤ 2 e


e = épaisseur du vitrage
d = distance du bord du trou au bord du vitrage
Les trous rectangulaires ou carrés
En fonction des dimensions A et B des côtés, et du rayon r du trou, vous devez respecter les distances minimales X et Y aux bords du vitrage telles que :
           X ≥ A ÷ 2 et Y ≥ B ÷ 2

Et respecter les conditions suivantes pour les trous:
 - un rayon r = 8 ou 11 mm
de plus :
- pour  e = 6 mm : A ≤ L ÷ 4 et B ≤ l ÷ 4
- pour  e = 8 mm : A ≤ L ÷ 3 et B ≤ l ÷ 3

(e= épaisseur du vitrage)

Tous les façonnages, trous et encoches doivent être réalisés avant la trempe
La mise en oeuvre des Séristal doit être conforme aux normes, au DTU et à la législation en vigueur
